中文字幕福利视频在线一区,性生生活大片又黄又,成人全黄A片免费看香港,CHINESE熟女熟妇1乱

摘  要：本文提出了熱處理中的天然氣等氣源和滲碳淬火件、碳氮共滲件非馬氏體組織、殘余奧氏體及氣體軟氮化件金相組織檢查等標(biāo)準(zhǔn)存在的“誤區(qū)”，并提出了具體的修改建議。同時，提出了熱處理滲碳采用凈化后的天然氣、氨水、甲醇不但可提高產(chǎn)品質(zhì)量，而且還具有提高滲碳和碳氮共滲速度、降低氣源消耗和延長設(shè)備備件使用壽命等功效。中國首次發(fā)現(xiàn)：吸熱式氣氛中CO含量*高達31%，還不產(chǎn)生碳黑。

關(guān)鍵詞：天然氣凈化；甲醇凈化；氨水凈化；滲碳；碳氮共滲；軟氮化；淺腐蝕

中圖分類號：TG157

The discuss of the misunderstandings of some

 heat treatment gas sources and metallurgical standards

ZHIYI LI^{1, 2}, XIAOPENG LI¹

(1． ChongQing Yangtze Industrial Furnace Company,，ChongQing 401329;

2． ChongQing hai’sen company ，ChongQing 400039)

Abstract: This paper presents the misunderstandings of the standards of the heat treatment gas sources (e.g. natural gas), cementation quenching non-martensite organization, remaining austenite and gas soft-nitriding microstructure and puts forward the revision proposal. Meanwhile, it also presents that the Heat treatment cementation using purified natural gas, Methyl alcohol; methanol can not only improve the quality of products, but also enhance the carburizing speed, reduce the gas consumption and extend the lifespan of equipment spare parts and so on. Chinese initially contact that in the heat absorption type atmosphere CO reaches as high as 31%, but does not produce the carbon black.

Key words: Natural gas purification; Methyl alcohol and Ammonia water purification; Carburize; Soft-nitriding; Discussion corrosion

熱處理標(biāo)準(zhǔn)是一個國家與外國先進技術(shù)接軌和指導(dǎo)熱處理生產(chǎn)而不可缺少的文件。隨著改革開放的深入和產(chǎn)品質(zhì)量要求檔次的提高，人們對標(biāo)準(zhǔn)的理解也逐漸深化且對標(biāo)準(zhǔn)的要求也越來越高，但還是出現(xiàn)“誤區(qū)”，本文引薦大家從“誤區(qū)”中走出來。

1熱處理所用氣源

  熱處理用天然氣標(biāo)準(zhǔn)

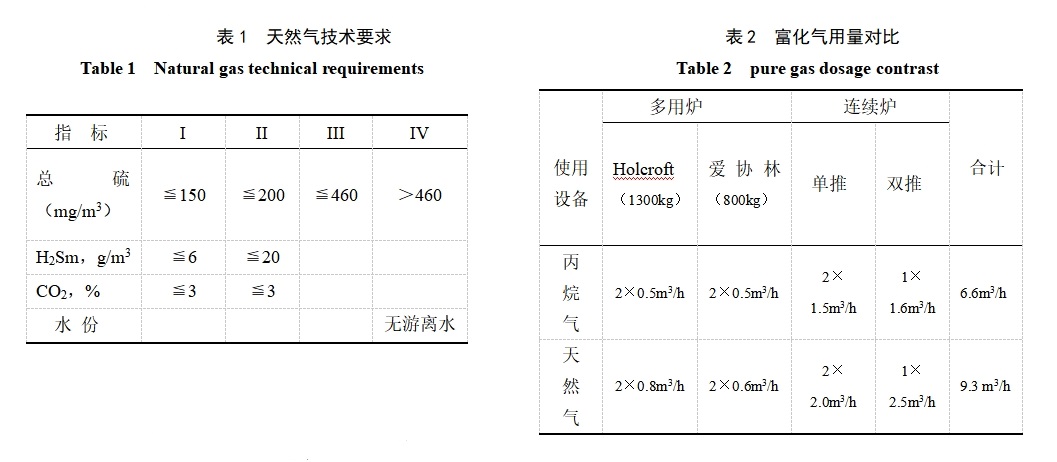

現(xiàn)標(biāo)準(zhǔn)GB17820-1999《天然氣技術(shù)要求》，熱處理參照Ⅱ類（見表1），規(guī)定含硫（無機硫）量≤20mg/m³，有機硫不作要求。有些熱處理工作者認為現(xiàn)有氣源已達國家標(biāo)準(zhǔn)。在重慶地區(qū)經(jīng)我們十多年檢測，結(jié)果是

波動的。波動范圍：有機硫30—248 mg/m³、無機硫10—78 mg/m³，氣礦脫硫設(shè)備已幾次發(fā)生故障。為保證城市用氣總硫高達1100 mg/m³。文獻[6]的相關(guān)內(nèi)容中專門講述含硫量越低越好，但未提“水份”（水份也應(yīng)越低越好^{[1、2、3、4]}）。天然氣另一滲碳機理CH₄→C_ad+H₂的充分發(fā)揮，使?jié)B碳件淬火后的表面非馬氏體組織大大降低（控制好的話可達3μm以下;淺腐蝕），不但避免了古老的滲碳機理（CO→C_ad+CO₂）一邊滲碳一邊氧化的過程，使?jié)B碳速度加快，而且滲碳件表面光亮銀灰色無碳黑^[7]（吸熱式氣氛發(fā)生器也不燒碳黑）、吸熱

式氣氛中的觸媒不易中毒（壽命大大提高）、氧碳頭和爐底板壽命提高一倍以上，獲得可觀的經(jīng)濟效益。

作者簡介：李志義（1938.02—），男，江蘇泰州人，62年畢業(yè)于哈工大，全國先進失效分析專家，獲國家發(fā)明專利一項和兵器部二、三等獎，著有《結(jié)構(gòu)鋼在表面處理中氫脆和應(yīng)力腐蝕斷裂》已發(fā)表論文20多篇。聯(lián)系電話：13002366762  E-mail：office@hsenic.com

GB17820-1999規(guī)定，民用天然氣或稱城市用天然氣為I和II標(biāo)準(zhǔn)。III標(biāo)準(zhǔn)當(dāng)H₂S≤20mg/m³，也允許使用(見表1)。

1.2 采用凈化后的天然氣滲碳出現(xiàn)的功效

采用一步法凈化后的天然氣均能長期穩(wěn)定地達到：有機硫＜3mg/m³、無機硫＜1mg/m³、水份（露點）＜-40⁰C；凈化丙烷氣時也可達到：無機硫+有機硫＜1mg/m³、水份（露點）＜-42⁰C（采用微量水份分析儀檢測后轉(zhuǎn)換）。

1.2.1 吸熱式氣氛中的CO含量

    采用紅外線儀檢測的結(jié)果表明：采用凈化后的天然氣制備的吸熱式氣氛中其CO含量竟高達22%、*高達31%（還不產(chǎn)生碳黑），而采用丙烷氣制備的吸熱式氣氛中的CO含量*高可達17%^[7]（該檢測數(shù)據(jù)為國內(nèi)外首次發(fā)現(xiàn),是由株齒公司馬學(xué)文2006年7月發(fā)現(xiàn)，并堅持至今的連續(xù)驗證）。

1.2.2 富化氣的用量

天然氣中甲烷的分子式是CH₄，而丙烷的分子式是C₃H₈，按理論計算因其丙烷的碳當(dāng)量是甲烷的三倍，那么與丙烷相比其天然氣耗量約增加三倍，但實際上用量僅稍增加（見表2），這主要歸功于天然氣滲碳的另一機理：CH₄→Cad+H₂^[1.3.4]的優(yōu)勢發(fā)揮。

1.2.3 滲碳件熱處理質(zhì)量（以株州齒輪公司為例）

 1）碳濃度分布

用九點方形臺階試樣（圖1）做碳濃度分布試驗的結(jié)果見表4及圖2。

材料為22CrMoH鋼齒輪在“愛協(xié)林”雙推連續(xù)式滲碳爐中按表3工藝進行生產(chǎn)，大大提高了生產(chǎn)率

（整個公司提高的產(chǎn)量相當(dāng)于節(jié)約了兩條以上1000kg箱氏多用爐生產(chǎn)量）。

表3  齒輪滲碳工藝

Table 3  Gear cementation craf

資料[6]：天然氣制備的吸熱式氣氛中CO含量為20.7%，丙烷氣制備的吸熱式氣氛中CO含量為23-25%（估計這些數(shù)據(jù)是由于：吸熱式裂解設(shè)備中的催化劑其主要成分為NiO2，在運行初期具有脫硫作用；在運行后期，該數(shù)據(jù)就會下降，而且不穩(wěn)定、可靠性較差）。

注：推料周期為40min/盤（要達到1.6mm的有效硬化層，原來采用丙烷氣的周期為45min/盤）

......

查看全文，請于工作日（9：00-17：00）聯(lián)系客服人員：023-86669155
