李志義 1 ，王 納 2 ，校 平 3
（1.重慶義揚機電設備有限公司，重慶 4200042;2.海翔機械廠，邯鄲 057150）
摘要：本文主要研究了工件在以通氨氣為主的氣體滲氮過程中產生的氫脆問題，對其產生的機理進行了分析。研究發現，在以通氨氣為主的氣體滲氮過程中，由于氨氣中[O] 、[H] 、[S]等元素的存在，導致滲氮的同時必然伴隨著滲氧、滲氫、滲硫現象，極易造成工件的內氧化及裂紋。同時，以 1Cr11Ni2W2MoV 氣體滲氮后產生裂紋為例，指出黑色組織的形成因素，并指出使用一般磁化法檢測裂紋的局限性。*后，針對氣體滲氮中的氫脆問題，給出了解決方案，即應對氨氣進行凈化處理，保證滲氮效果的同時，提高零件的服役壽命，推薦使用我司專利方法（專利號： ZL2007.10078354.8）。
關鍵詞：氨氣，滲氮，氫脆，內氧化，裂紋，黑色組織，凈化
Hydrogen embrittlement in gas nitriding part
(1.Chongqing YiyangMechanical & Electrical Equipment Co.,Ltd.,Chongqing Sichuan 4200042 China; 2.Haixiang Machinery actory,Handan Hebei 057150 China)
Abstract:In this paper, the hydrogen embrittlement of the workpiece in gas nitriding process which mainly through ammonia is studied,and the mechanism of hydrogen embrittlement is analyzed, due to the existence of elements such as [O], [H]and[S]in the ammonia gas, oxygen, Due to the existence of elements such as[ O ],[H],[s] in ammonia gas, nitriding must be accompanied by oxygen, hydrogen and Sulfur Permeation, which is easy to cause internal oxidation and crack of workpiece. At the same time, taking the crack of 1Cr11Ni2W2MoV after gas nitriding as an example, the forming factors of black structure are pointed out, and the limitation of using general magnetization method to detect the crack is pointed out. Finally, according to the problem of hydrogen embrittlement in gas nitriding, the solution is given, that is, the ammonia should be purified, the nitriding effect will be ensured, and the service life of the parts will be increased. The patent method of ZL2007.10078354.8 is recommended.
Key words: Ammonia, nitriding, hydrogen embrittlement, internal oxidation, cracking, black tissue, purification
滲氮在 40 年代末至 50 年代初就廣泛地應用于鋼件的表面化學熱處理[1] ，能使鋼件表面獲得比較好的耐磨性 的同時又獲得比較好的防蝕性能，其耐磨性已眾所周知，其防蝕性能比氧化工藝優越[2],次于鍍鉻工藝，對抗脆裂比鍍鉻好。 滲氮就是在相應的介質中從 500～1200℃加熱時鋼的表層被氮所飽和[3]。
但是由于滲氮工藝時間較長，一般 20 多小時以上[4],加上滲氮工藝溫度一般需在 520℃以上的局限性，因而使其滲氮的性能不能充分發揮實際應用的作用。
在 60 年代，人們先后研究出在低溫 570℃左右，采用碳、氧、 鈦等元素的催滲方法（這就是所謂碳-滲氮、 氧-滲氮、鈦-滲氮、稀土-滲氮等又稱軟滲氮）、離子催滲方法（離子滲氮）、還有粉未滲氮、高頻滲氮、高壓滲氮、超聲波滲氮、放電滲氮、滲氮與磷化相結合的加速滲氮。這樣就能在較短的時間里（通常 3～7 小時）使 其獲得 0.12～0.50mm 的滲氮滲層[5] 。其層深度與滲氮溫度、滲氮時間、滲氮后的擴散、滲氮的催滲方法、同一催滲方法的化學配方、滲氮工件的鋼號、鋼件的表面狀態有關。其耐磨性與防蝕性能從現象上講由以下幾個氮化工件的鋼號、鋼件的表面狀態；從本質上來講，主要由滲層的組織成份和滲層各組織成份的厚度來決定。
本文著重以通氨為主體的滲氮件中的氫脆問題。
1 滲氮層中相的分布

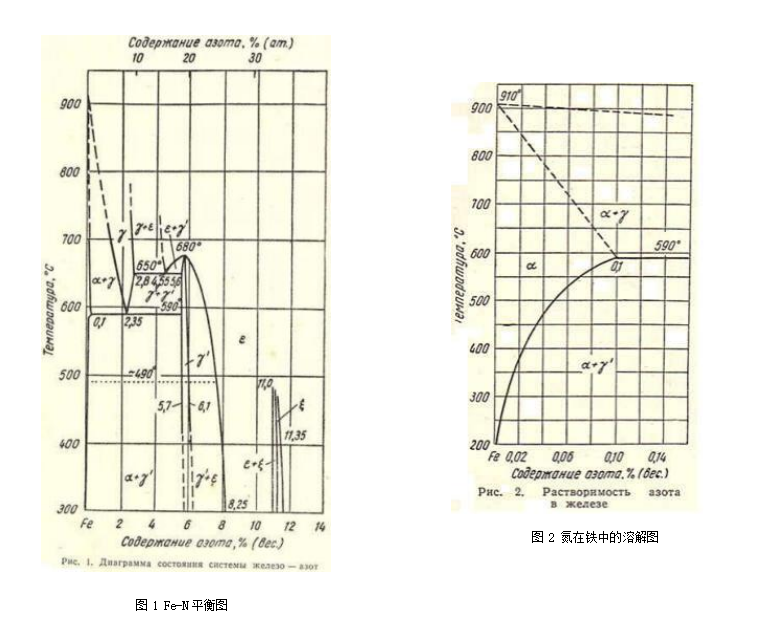

從 Fe-N 平衡圖[6]（見圖 1、圖 2）可知， 鈍鐵在 560°C 滲氮面隨后空冷時從心部— 向外共分 11 層如下：
一般將第 7～11 層稱為白亮層（化合層），而將第 2～6 層稱為擴散層（過渡層） ，也有文獻[7]將第 6 層γ’+ε納入白亮層，文獻[8]袁祖耀將第 5 層也納入白亮層(γ’為氮馬氏體）。
通常用在耐磨性的高速鋼刀具滲氮時， 由于基體硬度高一般為 HRC63～66 ，在滲層的組織成份上希望獲得沒有白亮層或很淺薄的、斷續的白亮層。因而在工藝化學配方上采用“N ”勢不高的成份，在滲氮后期采取降低N 勢直至零，使鋼件表面氮濃度較高的部份進一步向心部擴散從而消除或減少白亮層。
作為模具鋼滲氮要求表面有適當的斷續或連續很薄的白亮層，因而在滲氮處理時氮濃度稍高。
對于中碳結構鋼來講， 由于熱處理后的滲氮處理溫度較高，而這類鋼的自身硬度又很低。因此，相對來講，在防蝕性能很好的這類鋼中， 白亮層的脆性表現并不明顯。
因而提高白亮層的厚度和提高白亮層自身的防蝕性能是提高工件防蝕性能的主要途徑。根據圖 1，當工件某 層 N 含量在 11.07%～11.14%之間時在空冷下要發生ε相轉變?yōu)?/span>ε+ξ 、ξ 、ξ+ε三層，即第 8～9 層， 見表 1 。ξ相是比ε相更脆，而且在ε相中存在ξ相， 其因雙相的電化學作用導致防蝕性能下降。為此滲氮處理后應當采用快冷來防止ξ相的產生（現我公司研究的一種新型水基淬火介質，同一濃度下，在珠光體轉變區冷卻速度快，在馬氏體 轉變區冷卻速度慢，冷卻性能更好，變形小，價格便宜）。從相圖上來講，當含 N 量在 8.25%以下時的一段區間里，在 560℃時為ε相。此時，若空冷則轉變產生γ’+ε;若油冷，ε相就又保留到室溫，從而擴大了ε相層厚度。所以我們所有試驗的工藝均采用油冷。根據 Fe-C-N 三元相圖[9] ，低溫滲氮溫度采用 550～570℃為*佳溫度，中溫滲氮溫度 900℃左右，高溫滲氮溫度 1050℃以上。高溫固溶滲氮能使零件表面硬度高達 1400～1500Hv，磨蝕性提高，尤其是局部腐蝕。
......
