023-86669155
(1. 重慶義揚(yáng)機(jī)電設(shè)備有限公司,重慶400042 ;2.,重慶長(zhǎng)江工業(yè)爐制造有限公司 重慶401329)
0前言:
在世界各國(guó)大力提倡,減排、降耗的方針下:國(guó)內(nèi)不少學(xué)者、企業(yè)從各方面采取措施,而鍛后余熱淬火是其中的重要措施之一。
鍛后余熱淬火是形變熱處理中屬高溫形變熱處理。資料[1、2、3]有詳細(xì)的講述。至今為此,鍛后余熱淬火國(guó)內(nèi)不少?gòu)S家均已應(yīng)用,也有少數(shù)廠家因?yàn)橘|(zhì)量控制措施欠妥而上馬→下馬→再上馬或上馬→下馬→繼續(xù)下馬。
與常規(guī)熱處理相比,由于高溫加熱鍛造形變,使鋼件的馬氏體小角晶界的增多,位錯(cuò)密度增加,原始?xì)洳糠忠莩觯剂鸭y愈合和減少,以及碳化物的彌散析出等使鋼件淬火硬度顯著提高(一般提高 10%左右)在回火時(shí),鋼件具有很高的回火抗力(回火溫度較常規(guī)提高,一般提高20℃-30℃)。
在參加各兄弟廠鍛熱淬火時(shí),不少?gòu)S技術(shù)人員詢問(wèn)質(zhì)量控制問(wèn)題,今撰寫此文,示以交流,避免走彎路……。
On the Quality Control in the Process of Quenching Directly after Forging
By Li Zhiyi1,2 & Li Xiaopeng1,2
(1. Chongqing Yiyang Electromechanical Equipment co., ltd Chongqing 400042;
2. Chongqing Yangtze Industrial Furnace Company Chongqing 401329)
1、當(dāng)我們因各種原因去熱處理廠時(shí),很多工程技術(shù)人員提出原材料等各方面均好,一個(gè)另件看后怎樣預(yù)策其淬火斷裂現(xiàn)象呢?這就是總結(jié)的三大效應(yīng)(此三大效應(yīng)同樣對(duì)表面處理過(guò)程中的氫脆和應(yīng)力腐蝕斷裂現(xiàn)象有參考價(jià)值)。
1.1化學(xué)成分效應(yīng):例如:碳鋼:同樣尺寸ф6、同樣淬鹽水:35鋼、40鋼、45鋼、50鋼、55鋼、60鋼、65鋼,結(jié)果45鋼~60鋼很容易斷裂。因馬氏體含碳量越高應(yīng)力越大,*高含碳量約0.6%左右。而鋼種含碳量很高時(shí)0.6%以上,有殘A產(chǎn)生,緩減了馬氏體應(yīng)力的擇放不易斷裂。一般講:合金鋼*易淬裂。例如:42CrM。在尺寸很大ф100時(shí)淬水不裂。這就是下述講的尺寸效應(yīng)。
1.2尺寸效應(yīng):例如:45鋼:ф1、ф2、ф3……ф10淬火結(jié)果發(fā)現(xiàn)ф6*易淬裂。因?yàn)椐?以下一般能全部淬成馬氏體。而ф6總體轉(zhuǎn)變成馬氏體應(yīng)力*大,所以*易斷裂。
同理:合金鋼總體應(yīng)力*大的尺寸是淬透性指標(biāo)(淬透性為半馬氏體區(qū))略為2/3左右。因此,某合金鋼先查淬透性指標(biāo),然后看工件。就知*危險(xiǎn)的尺寸大約是多少?
1.3形狀效應(yīng):截面突變,R角太小,相鄰尖角凸出、邊緣有深溝槽,沖制標(biāo)記尖棱,盲孔、底部開孔、階梯式開孔、孔距不當(dāng)、孔徑大小不等、截面積不對(duì)稱等。
2、預(yù)冷溫度的選擇
大家都知道鍛后未預(yù)冷直接淬火馬氏體組織晶粒較小。能達(dá)到目前國(guó)內(nèi)通用的金相標(biāo)準(zhǔn)要求,而且性能也不錯(cuò),但對(duì)大型、復(fù)雜的零件,淬油,不能滿足要求的情況下,采取水或水溶液淬火介質(zhì)淬火、容易引起開裂。就是淬油,為防污染,節(jié)約成本,也應(yīng)盡可能改為水基淬火介質(zhì)。
重慶某公司生產(chǎn)的斯太爾重型汽車總成中的42CrM。鋼;前軸梁、平衡軸鍛件,就是在該公司某技術(shù)人員片面地將預(yù)冷≈800℃,改為≥850℃直接淬火,引起了大型淬火裂紋約占80%。當(dāng)然斷裂的原因經(jīng)分析,原材料含B達(dá)到重慶建設(shè)集團(tuán)檢測(cè)報(bào)告0.0022%,兵器部西南地區(qū)理化檢測(cè)中心長(zhǎng)安集團(tuán)報(bào)告0.0042%。注:(1).國(guó)軍標(biāo)GJB2720-1996,硼鋼含硼標(biāo)準(zhǔn)為0.0005~0.0035%;(2).含金結(jié)構(gòu)鋼技術(shù)條件GB3077-88中硼鋼含硼標(biāo)準(zhǔn)為0.0005~0.0035%。帶狀偏析到Ⅰ級(jí)……也是原因之一。
原材料帶狀偏析嚴(yán)重達(dá)Ⅰ級(jí)的問(wèn)題為產(chǎn)生裂紋的重要因素(偏析較重則引起化學(xué)成分和熱處理淬火應(yīng)力分布不均勻,易引起淬火裂紋的產(chǎn)生)
利用X射線能譜分析:
將制成的金相試樣組織中晶界和基體用Vantage型X-射線能譜分析儀進(jìn)行定性半定量成分分析,其分析結(jié)果見(jiàn)圖1、圖2及表1。

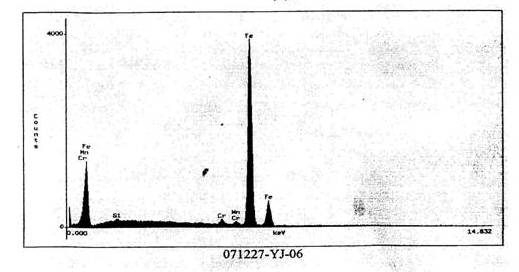

圖1

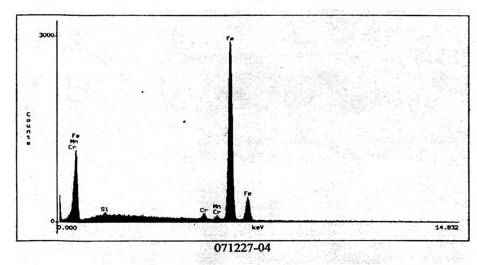

圖2

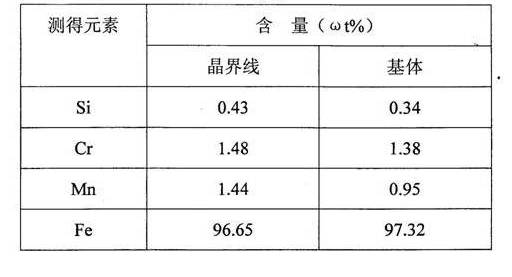

表1
但是另一爐鋼含硼也高,偏析也較大采取降低預(yù)冷溫度調(diào)整PAG的濃度,也就沒(méi)有產(chǎn)生裂紋了。
預(yù)冷溫度的選擇:首先,根據(jù)前面講的三大效應(yīng),判斷*易斷裂的部位。應(yīng)適當(dāng)調(diào)整工藝參數(shù)。例如:
(1)“上述前軸梁”42CrM。我們預(yù)冷≈800℃淬PAG,HRC控制在48~52為易。
(2)、重慶某大型摩托車曲軸廠:采用鍛后排隊(duì)預(yù)冷的辦法達(dá)到預(yù)冷≈770℃淬PAG,采用網(wǎng)帶提升機(jī)構(gòu)使不冷透就離開液面并稍帶自回火,目前落料后的45鋼和40Cr預(yù)冷溫度相似,PAG濃度不同。
(3)、重慶某曲軸廠:采用鍛后進(jìn)入恒溫爐的裝置,使其保持預(yù)冷在≈770℃淬入水基溶液……
3、淬火介質(zhì)的選擇:依據(jù)於世界各國(guó)*新的研究,所謂硬殼效應(yīng)。要求:珠光體轉(zhuǎn)度的**冷卻速度要快,形成具有壓應(yīng)力的硬殼效應(yīng)。而馬氏體轉(zhuǎn)度要緩慢,這樣不易產(chǎn)生裂紋,并采用程控噴冷控速等一系列的研究成果,值得推廣應(yīng)用。
我們研制的PAG-ⅢA、PAG-ⅢB型淬火液是依據(jù)目前市場(chǎng)上急需一種珠光體轉(zhuǎn)變速度類似鹽水和堿水,而馬氏體轉(zhuǎn)變速度類似于油,真正代替水淬、油冷的新型淬火液,而且防銹能力保持5天以上。要使珠光體轉(zhuǎn)變類似鹽和堿水,必須使淬火工作入液時(shí)形成的氣泡膜很快破裂,從而使冷卻速度加快。例如在3%濃度下,**冷卻速度均不如鹽水和堿水,也就是必須要添加某一種或多種混合添加劑來(lái)達(dá)到上述要求。實(shí)際上PAG-ⅢA該濃度達(dá)到**速度比水、聚乙稀醇快而第二速度又比其它廠家在同一濃度下的PAG要慢……。在網(wǎng)帶爐滲碳淬火上:PAG-ⅢA的研發(fā)和應(yīng)用多……目前,全國(guó)共有20多條網(wǎng)帶爐在應(yīng)用;特別是網(wǎng)帶爐滲碳解決了軟點(diǎn)、硬度不足、變形大……。防銹能力5天以上,PAG的消耗下降20%。

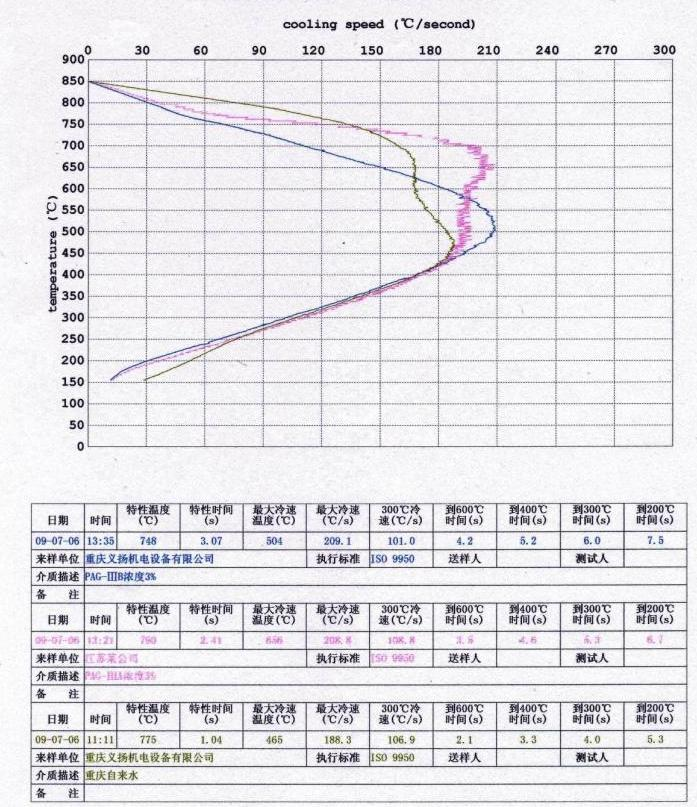

圖3 淬火介質(zhì)冷卻性能測(cè)試報(bào)告
重慶地區(qū)就有6家應(yīng)用PAG-ⅢA,因有些廠家采用該型號(hào),使某些特殊的產(chǎn)品解決了其它介質(zhì)很難解決的問(wèn)題、產(chǎn)量日增,為保密起見(jiàn)恕不一一介紹。在高頻;中頻淬汽車半軸上均廣范應(yīng)用。
4、淬火液濃度、溫度和攪拌
我們所服務(wù)的單位:淬火液的PAG濃度,根據(jù)鋼種,另件尺寸,形狀尺寸依據(jù)理論加經(jīng)驗(yàn)來(lái)調(diào)整其濃度……。
液溫控制在30-50℃,采用廠房外大型循環(huán)池,循環(huán)換熱。攪拌和循環(huán)是合一的整體。
5、淬火后的硬度控制
淬火后的硬度是一個(gè)防止開裂的非常重要的指標(biāo):特別是采用水基淬火液時(shí),硬度越高,易產(chǎn)生裂紋,易增大變形。以42CrMo。前軸梁為例控制在HRC48~52為宜。
6、淬火后應(yīng)即時(shí)回火
淬火回火的間隔時(shí)間:≤30分鐘(重慶建設(shè)集團(tuán)的軍民品要求水基液淬火至回水間隔時(shí)間超過(guò)30分鐘則報(bào)廢)小件生產(chǎn)可用連續(xù)回火生產(chǎn)線。
7、鍛熱淬火后的金相組織及性能
鍛熱淬火,若要預(yù)冷,一般晶粒較大,資料[1、2、3]由于當(dāng)年同學(xué)們畢業(yè)論文的試驗(yàn),一般采用的小型試樣未預(yù)冷直接淬火,給出了很重要的理論依據(jù)。
隨著人們的創(chuàng)新發(fā)展:現(xiàn)行生產(chǎn)工藝,目前均采用預(yù)冷淬火,晶粒一般在2-3級(jí),但性能均有上乘的反映,就上述前軸梁為例:開始未鍛熱淬火,晶粒小,標(biāo)準(zhǔn)疲勞循環(huán)資料為90萬(wàn)次后允許斷裂而采用鍛后預(yù)冷淬火疲勞循環(huán)達(dá)130萬(wàn)次還未發(fā)生斷裂。
為什么鍛熱預(yù)冷淬火晶粒粗大而試驗(yàn)性能好呢?主要是小角晶界增多、位錯(cuò)密度增加,而在一般的金相顯微鏡下是看不到的。因此不少鍛熱淬火單位,不得不與上家檢驗(yàn)單位“攻關(guān)疏通”為此,目前搞金相標(biāo)準(zhǔn)的工程技術(shù)人員,應(yīng)火速制定鍛熱淬火金相標(biāo)準(zhǔn),是很緊急的事情……。
8、結(jié)論
8.1 鍛后余熱淬火應(yīng)用預(yù)冷方式 預(yù)冷溫度的選擇依據(jù)需要的組織及使用性能,只需達(dá)到要求就越低越好。
8.2 鍛后余熱淬火的淬火介質(zhì)選擇盡可能采用**冷卻速度快(珠光體轉(zhuǎn)變速度)形成硬殼效應(yīng)。第二冷卻速度慢(馬氏體轉(zhuǎn)變速度慢)的淬火液。
8.3 原材料等各方面都好的情況下,預(yù)策是否是產(chǎn)生裂紋應(yīng)了解三大效應(yīng)。
8.4 原材料的化學(xué)成份和偏析、特別易產(chǎn)生裂紋,建議更換爐號(hào)時(shí),必須小批試生產(chǎn)并100%磁化檢驗(yàn)。以利找措施杜絕大批報(bào)廢的現(xiàn)象發(fā)生。
參考文獻(xiàn)
[1] 雷廷權(quán)、傅家騏,熱處理工藝方法300種[M]北京機(jī)械工業(yè)出版社1982:30
[2] 雷廷權(quán)、姚忠凱等,鋼的形變熱處理[M]北京機(jī)械工業(yè)出版社1979
[3] 戚正風(fēng),鍛造余熱熱處理[M]北京機(jī)械工業(yè)出版社 1987
地址:重慶市渝中區(qū)長(zhǎng)江二路77號(hào)附16號(hào)4-2
電話:023-86669155 E-mail:info@yiyangjd.com
傳真:023-86669155 郵箱登錄
