重慶義揚機電設備有限公司 （400042）李志義 李曉澎
遼寧省大連瓦房店金海軸承廠 （116300）于海軍
重慶義揚機電華東辦 （225300） 校 平
前言：YIY-PAG-ⅢB型淬火液是我公司*近三年研制的新型淬火液，在10%濃度下珠光體轉變區冷卻速度比重慶自來水快，同時珠光體轉變區速度對應溫度（稱之特性透硬層溫度）比水的珠光體轉變區速度對應溫度高206度，。在馬氏體轉變區冷卻速度類似于快速光亮淬火油，因而在大、中型高壓鋼瓶，大型軸類，風電，船用曲軸，火車車輛大型彈簧以及鍛造余熱淬火，高強度螺栓等得到大量應用。在同樣強度下，低溫沖擊韌性Akv遠遠大于國內、外驗收標準，因而得到廣泛應用。
關鍵詞：表觀濃度、實際濃度、特性透硬層溫度
1. YIY-PAG-ⅢB型淬火液是我公司根據目前市場需求開發的又一創新產品，是針對大型中、高合金鋼工件的水基淬火介質研制開發的又一種珠光體轉變區速度類似鹽水和堿水，而馬氏體轉變區速度類似于油，真正代替水淬油冷工藝的一種新型的淬火液，而且防銹能力能保持5天以上。要使珠光體轉變區類似鹽和堿水，必須使淬火工作入液時形成的氣泡膜很快破裂，從而使冷卻速度加快。
目前市場上國內外的PAG類淬火介質在3%～3.5%濃度下，**冷卻速度區均不如鹽水和堿水，也就是必須要添加某一種或多混合添加劑來達到上述要求。

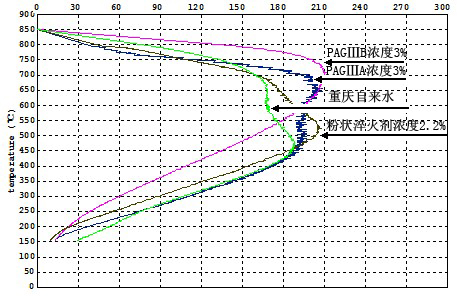

2.大家都知道鹽水和堿水**冷卻速度區（珠光體轉變區速度）很快，如圖1所示，而第二冷卻速度區（馬氏體轉變區速度）也很快，易形成淬火裂紋，變形也較大，而且防銹能力很差。

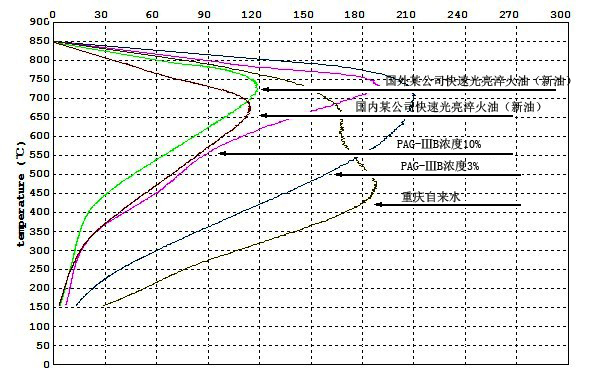

又經過多次反復的試驗，研究成功YIY-PAG-IIIB新型的淬火液。在同一濃度下我們研制**冷卻速度區比他們快，第二冷卻速度區比他們慢，實踐證明這種混合添加劑不僅達上述效果（見圖2）（在10%濃度下，**冷卻速度區737℃冷速189.7℃/S）比重慶自來水快，比聚乙烯醇更快，第二冷卻速度區300℃冷速15.8（℃/S）類似普通油，*大冷速溫度我們稱“特性透硬性溫度”比自來水高出200℃多，更利于大型工件的淬火透硬性比水更優越……），還使PAG的耗損下降20%左右，使PAG聚醚在高溫接觸工作的事件縮短，減緩了PAG聚醚的焦化、碳化、老化發黑而變質，起到節約淬火油液和穩定降低衰減的功能，（瓦房店金海軸承廠900噸/月生產工件而消耗PAG只有4桶/月即800kg/月）我們的淬火介質保證10年以上服役不變質。由于珠光體轉變區速度快，馬氏體轉變區速度慢，使大件淬透性好，同樣強度下韌性指標大大提高。
圖2 YIY-PAG-ⅢB在不同濃度下冷卻曲線
3.應用舉例
3.1用于大型石油、風電、礦山機械的軸類零件調質熱處理
材料為42CrMo鋼的大型石油、風電軸、礦山機械上的軸調質熱處理后性能如表1所示。，*大尺寸f559mm×2320mm，一般f406mm×2000mm，
表1 42CrMo鋼的大型石油、風電、礦山機械的軸類調質熱處理力學性能
力學性能 | 抗拉強度σb /Mpa | 屈服強度σ0.2 /Mpa | 實測屈強比σs | 伸長率d5（%） | -50℃AKV /J（縱向） | 硬度HBW |
技術要求 | 810～890 | ≥690 | ≤0.92 | ≥14 | 平均值≥35 | 215～295 |
實際檢測 | 828～850 | 733～755 | 0.87～0.9 | 16.5～18 | 54～56 | 250～285 |
3.2大型風電產品系列
材料為42CrMo鋼，*大外圈f2120mm×（f606～f1800）mm×（180～248）mm，重1.28～1.8ｔ，調質力學性能非常好，特別是同等強度下的伸長率、斷面收縮率、沖擊韌度指標令美國人稱奇，如表2所示。且產品質量穩定可靠、變形小，出口美國、德國、韓國、臺灣等，現4條生產線應用。
表2 大型風電產品系列42CrMo鋼力學性能
力學性能參數 | σb Mpa | σ0.2/ Mpa | δ(%) | Ψ(%) | AKV /J | HBW |
用戶要求 | 950-1020 | ≥700 | ≥14 | ≥55 | ≥27 | 275～325 |
實際檢測 | 999-1045 | 762-805 | 26-36 | 59-63 | 59-82 | 295～320 |
3.3用于高壓鋼瓶系列,性能如下,已多家應用。*大Φ559×11000×δ16.8，一般Φ406×2000×δ6
表3 大型高壓鋼瓶30CrMo鋼力學性能
力學性能 | 抗拉強度σb Mpa | 屈服強度σ0.2 Mpa | 實測屈強比σs | 延伸率σ5，% | AKV J（縱向）-50℃ | 硬度HB |
技術要求 | 815～880 | ≥695 | ≤0.92 | ≥14 | 平均值≥35 | 220～295 |
實際檢測 | 830～850 | 730～750 | 0.87～0.9 | 16～18 | 54～56 | 250～270 |
注：實測材料30CrMo（Φ559×11000×δ16.8）高壓鋼瓶沖擊值A(chǔ)KV J（縱向）-45℃（79、202、198）低溫沖擊韌性稱奇
3.4 45～55鋼軸承
某廠家用 45～55鋼制造的軸承硬度要求56～62HRC，且變形要求控制在10絲以下，不允許產生裂紋，采用了我公司的PAG-IIIA、B型淬火液獲得了滿意的效果。
3.5 汽車半軸
在40Gr桿（桿部直徑 58mm，淬硬層深度8mm左右）全身調質，以及中頻淬火中（濃度不同）：特別是中頻淬火，由于珠光體轉變區冷卻速度大大加快（一般濃度5%），同樣的工件在同樣的感應加熱工藝下，淬火硬層深度由8mm提高到10mm，如果只要求8mm，可節約電能25%，為使用廠家?guī)碇苯拥慕?jīng)濟效益。目前全國各地采用我公司YIY-PAG-ⅢB淬火液的高中頻淬火單位猛增30多條淬火作業線。
3.6網帶爐生產線

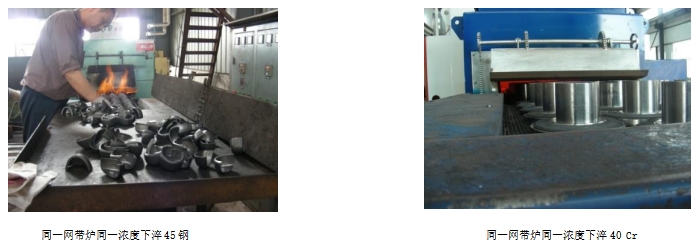

在大型網帶爐生產線上，一般的PAG淬火介質在滿足45鋼淬火時，合金鋼易淬裂、變形，在滿足合金鋼淬火時，45鋼又淬不硬，出現軟點。而YIY-PAG-ⅢB淬火液在同一濃度下能同時滿足材料42CrMo、40Cr、45鋼的技術要求，見圖3，而且透硬性好，力學性能好。不僅提高了產品質量，代替了淬火油，而且實現了光亮淬火，無需清洗直接回火。
圖3
......
